طراحی و ساخت ایستگاه های PCS
...
گاز طبیعی پس از استخراج و پالایش ، مسیر خطوط انتقال را با فشاری معادل 1050 PSI طی می کند تا به نقاط مختلف کشور و مبادی مصرف برسد.
بدیهی است که این فشار به هیچ عنوان فشار مناسبی برای استفاده در صنایع، تاسیسات و تجهیزات نمی باشد. بنابراین برای قابل استفاده کردن آن ناگریر به کاهش فشار آن به اندازه مورد نیاز هستیم این عملیات کاهش فشار در ایستگاه هایی موسوم به «ایستگاه های تقلیل فشار گاز « صورت می گیرد
پس از تزریق گاز حاصل از استخراج و پالایش در خطوط انتقال ، فشار این گاز در فواصل مختلف توسط ایستگاه های pcs قابل تنظیم می باشد که در نهایت فشار گاز به 1050psi جهت سهولت در حرکت از خطوط انتقال ، تقلیل می یابد. که با این میزان فشار نیز جهت مصرف مناسب نمی باشد و لازم است که توسط عملیاتی در ایستگاه های CGS این فشار از 1050psi به فشار 250 psi تقلیل یابد که قابلیت مصرف در محلهای پر مصرف مثل نیروگاه ها و پالایشگاه ها و ورودی شهر ها را داشته باشد. البته این گاز خروجی از ایستگاه های CGS با فشار 250psi قابلیت انتقال به خطوط داخل شهر را دارا نمی باشد و توسط ایستگاه های TBS به فشار 60psi تقلیل فشار می یابد.
انواع ايستگاه هاي گاز با توجه به فشار گاز ورودي و نوع كاربرد آن

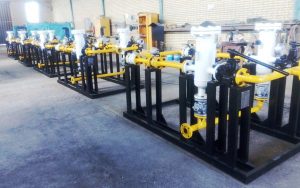

ايستگاه اندازه گيري
جهت اندازه گیری دبی گاز عبوری در دما و فشار کاری محیط مورد استفاده قرار می گیرد. این نوع ایستگاه ها به دلیل برابر بودن فشار ورودی و خروجی فاقد رگولاتور ، شاتآف و شیر اطمینان بوده و فقط دارای فیلتر و کنتور می باشد.
ایستگاه تقلیل فشار
این ایستگاه ها علاوه بر فیلتر و کنتور دارای رگولاتور ، شاتآف و سیفتی هم بوده و وظیفه کاهش فشار گاز را بعهده دارد. ایستگاه های تقلیل فشار در انواع و ظرفیتهای مختلف طراحی و ساخته می شوند:

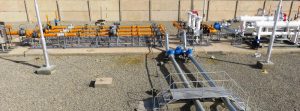

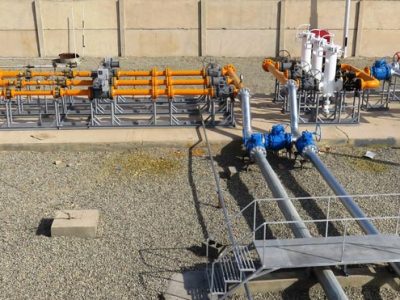

1- ايستگاه CGS(دروازه شهری) : ایستگاههای نوع CGS از مخفف کلمات City Gate Station گرفته شده است و همچون ایستگاههای TBS دارای رگولاتور یا دستگاه کاهنده فشار نیز بوده وباکاهش فشار از1000 psi به حدود 250 psi ،عمدتا در ورودی شهرها مورد استفاده واقع می شود. دراین نوع ایستگاه از2 رگولاتور استفاده می شود.

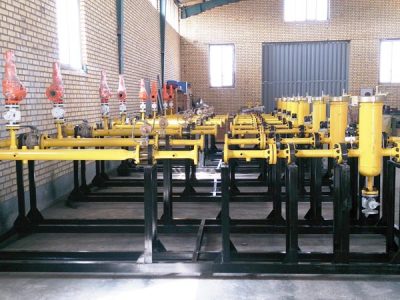

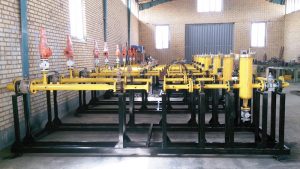

2- ايستگاه TBS (حاشیه شهری) : ایستگاههای نوعTBS که از مخفف Town Board Station گرفته شده است علاوه بر شیر، فیلتر و کنتور، دارای رگولاتور یا دستگاه کاهنده فشار بوده و برای کاهش فشار از 250 psi به 60 psi ، استفاده می گردد. در این نوع ایستگاه از یک رگولاتور استفاده می شود. این نوع ایستگاهها براساس ظرفیتشان بیشتر در مبادی ورودی گاز در شهرهای کوچک و روستاها یا جهت استفاده درشبکه داخلی صنایع و واحدهای تجاری ومسکونی بزرگ نصب می گردند.
ایستگاههای TBS از دو قسمت با کلاسهای 300 و150 تشکیل می شوند که قسمت ورودی ایستگاه ، کلاس 300 و قسمت خروجی، کلاس 150 می باشد.

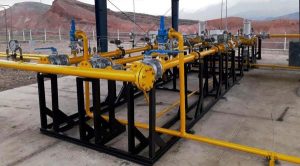

3- ايستگاههاي تركيبي CGS/TBS : این ایستگاه ، ترکیبی از دونوع ایستگاه CGS وایستگاه TBS است.و علاوه بر شیر، فیلتر و کنتور گاز و رگولاتور گاز ، دارای یک رگولاتور اضافی است که طبیعتا می بایست در دومرحله، فشار را کاهش دهد. این ایستگاه فشار را از 1000psi به حدود 60 psi می رساند. در این نوع ایستگاه از 3 رگولاتور استفاده می گردد.

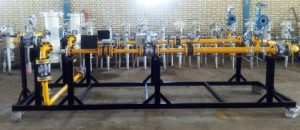

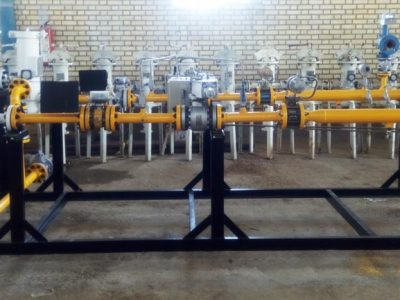

4- ايستگاه های کنترل فشار PCS : پس از تزریق گاز حاصل از استخراج و پالایش در خطوط انتقال ، فشار این گاز در فواصل مختلف توسط ایستگاه های pcs قابل تنظیم می باشد که در نهایت فشار گاز به 1050psi جهت سهولت در حرکت از خطوط انتقال ، تقلیل می یابد. ایستگاه های PCS برای کنترل فشار در محدوده ثابتی در خطوط انتقال کاربرد دارند و معمولاً در ظرفیت های بالا طراحی و ساخته می شوند.
انواع ايستگاه هاي گاز براساس فضا و نوع کاربرد آن

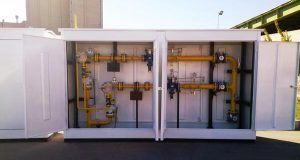

- ايستگاه هاي كابينتي

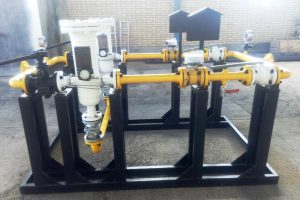

- ايستگاه هاي مسطح (Flat)
شرکت آریا پترو تامین برنا با اتکاء به دانش، خلاقیت و تجربه پرسنل خود قادر به طراحی ، ساخت ، نصب و اورهال انواع ایستگاههای اندازه گیری و تقلیل فشار می باشد و آمادگی ارائه خدمات به کیله کارفرمایان ، شرکتها و پیمانکاران را دارد .
